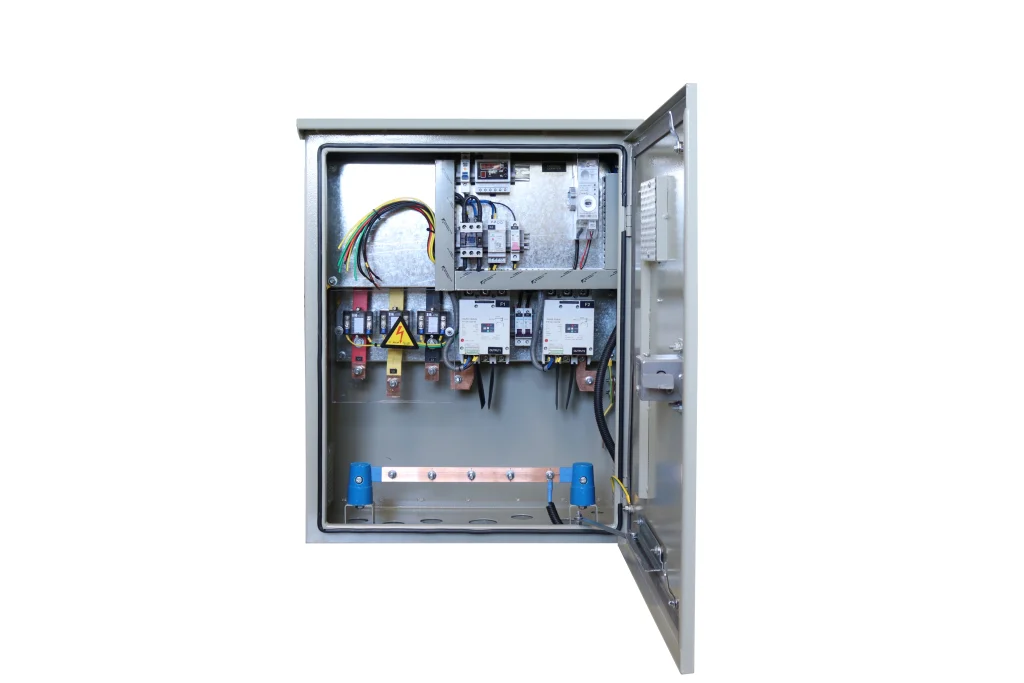

این تابلو برق با ماهیت سنجش، توزیع و مدیریت انشعابهای موتوری طراحی و تولید شده و مناسب پروژههای صنعتی، تأسیسات پمپاژ و زیرساختهای انرژی میباشد. تابلو دارای یک ورودی اصلی قدرت است که انرژی دریافتی را به دو فیدر خروجی مجزا تقسیم میکند. هر خروجی توسط کلید موتوردار حفاظتی ایزوله و محافظت میشود. این ساختار امکان قطع و وصل هر انشعاب را از طریق فرمان صادرشده توسط کنتورهای هوشمند فراهم میسازد. به این ترتیب، بهرهبردار میتواند مدیریت مصرف و کنترل انشعابات را بهصورت از راه دور انجام دهد.
در بخش اندازهگیری انرژی، دو سیستم مجزای سنجش در نظر گرفته شده است:
این تابلو برق با ماهیت سنجش، توزیع و مدیریت انشعابهای موتوری طراحی و تولید شده و مناسب پروژههای صنعتی، تأسیسات پمپاژ و زیرساختهای انرژی میباشد. تابلو دارای یک ورودی اصلی قدرت است که انرژی دریافتی را به دو فیدر خروجی مجزا تقسیم میکند. هر خروجی توسط کلید موتوردار حفاظتی ایزوله و محافظت میشود. این ساختار امکان قطع و وصل هر انشعاب را از طریق فرمان صادرشده توسط کنتورهای هوشمند فراهم میسازد. به این ترتیب، بهرهبردار میتواند مدیریت مصرف و کنترل انشعابات را بهصورت از راه دور انجام دهد.
در بخش اندازهگیری انرژی، دو سیستم مجزای سنجش در نظر گرفته شده است:
• یک کنتور غیرمستقیم (CT Based) برای بارهای بالای 100 آمپر و اندازهگیری دیماند مصرف
• یک کنتور مستقیم جهت اندازهگیری مصرف سیستم روشنایی و مدارهای جانبی
مدار روشنایی مجهز به ساعت نجومی و کنتاکتور فرمان بوده که امکان کنترل خودکار روشنایی بر اساس زمان طلوع و غروب خورشید را فراهم میکند. تفکیک دقیق مدار قدرت و فرمان، رعایت اصول ایمنی، استفاده از تجهیزات استاندارد و طراحی مهندسیشده، این تابلو را به راهکاری مطمئن برای مدیریت انرژی، حفاظت تجهیزات و کنترل هوشمند انشعابات تبدیل کرده است.
تابلو برق سنجش با هدف اندازهگیری دقیق انرژی، مدیریت مصرف و کنترل انشعابات برق طراحی میشود و در پروژههایی که نیاز به تفکیک مصرف، ثبت دیماند و امکان قطع و وصل هر خروجی وجود دارد، کاربرد گستردهای دارد. این تابلو علاوه بر توزیع ایمن انرژی، امکان مانیتورینگ و مدیریت هوشمند انشعابات را فراهم میکند.
• ایستگاههای پمپاژ آب و فاضلاب
• مجتمعهای صنعتی با چند مصرفکننده مستقل
• سایتهای کارگاهی و پروژههای عمرانی
• شهرکهای صنعتی
• تأسیسات زیرساختی و ایستگاههای توزیع
• پروژههای نیروگاهی کوچک و دیزل ژنراتوری
• مراکز دارای انشعابات مجزا با نیاز به کنترل از راه دور
اندازهگیری دقیق دیماند و مصرف انرژی
تفکیک بار قدرت و روشنایی
امکان قطع و وصل هر خروجی از طریق کنتور هوشمند
قابلیت مدیریت و کنترل از راه دور
کاهش خطای انسانی در بهرهبرداری
افزایش شفافیت مصرف برای کارفرما
• یک ورودی اصلی قدرت
• دو یا چند خروجی مجزا مجهز به کلید موتوردار حفاظتی
• کنتور غیرمستقیم (CT Based) جهت بارهای بالای 100 آمپر و اندازهگیری دیماند
• کنتور مستقیم برای مدار روشنایی
• ساعت نجومی و کنتاکتور جهت کنترل خودکار روشنایی
• امکان اتصال به سیستمهای مانیتورینگ و مدیریت انرژی
تابلو سنجش راهکاری کاربردی برای پروژههایی است که علاوه بر توزیع انرژی، نیازمند کنترل، پایش و مدیریت مصرف بهصورت دقیق و حتی از راه دور هستند. این تابلو با طراحی مهندسی و تفکیک صحیح مدار قدرت و فرمان، بهرهبرداری ایمن و شفاف را برای کارفرما فراهم میکند.
در طراحی این تابلوها، تمرکز ما بر دقت اندازهگیری، قابلیت توسعه، سهولت نگهداری و آمادهسازی بستر کنترل هوشمند است تا کارفرما تنها یک تابلو توزیع نداشته باشد، بلکه یک سیستم مدیریت انرژی در اختیار داشته باشد.
