تابلو برق چیست و چه کاربردی دارد؟
تابلو برق مانند مغز توزیع برق است. الکتریسیته را از شبکه دریافت می‌کند و با خیال راحت به تمام مدارهای ساختمان‌ها در محیط‌های صنعتی، تجاری یا مسکونی ارسال می‌کند. در صورت اتصال کوتاه یا اضافه بار، از سیستم الکتریکی محافظت می کند. عملکرد یک تابلو برق کلید توزیع کارآمد برق است.

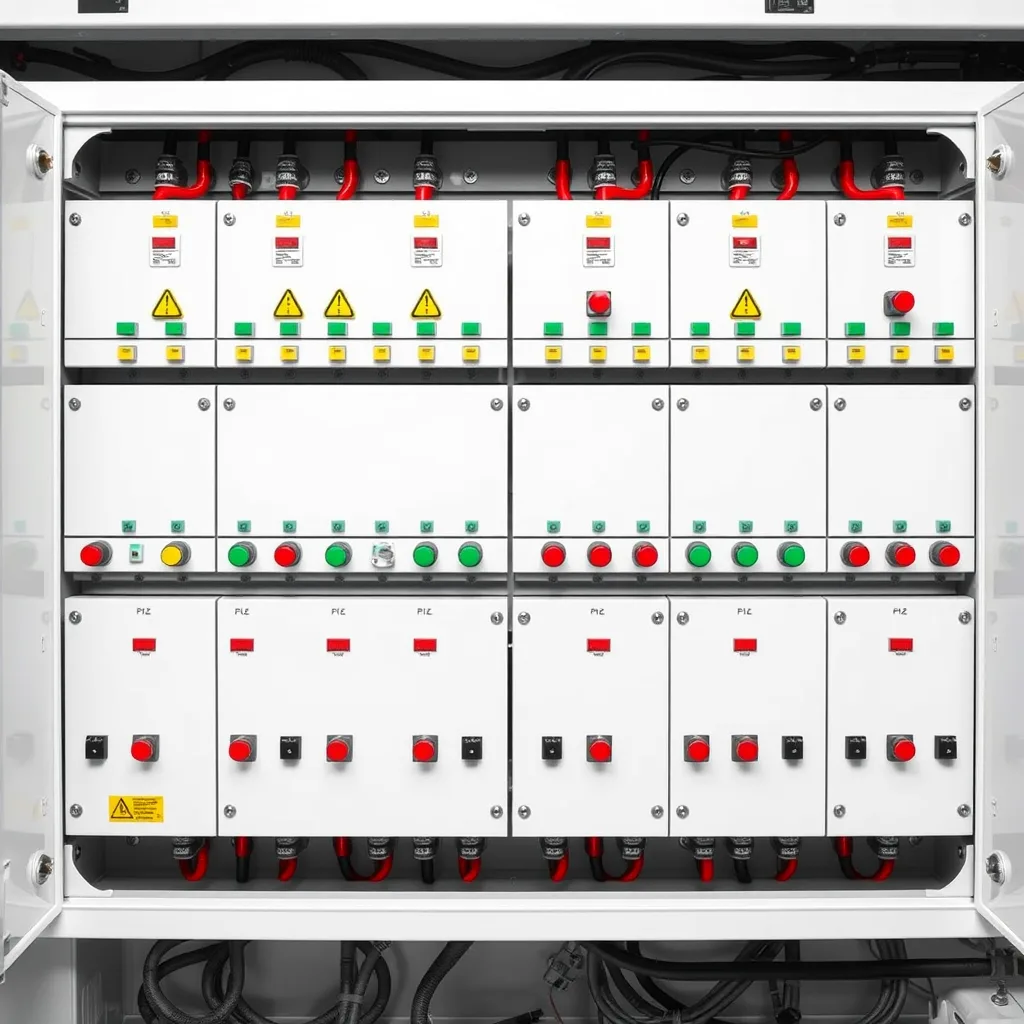

تابلو برق چیست؟ تابلو برق که به عنوان تابلو برق، تابلو توزیع یا تابلو خدمات نیز شناخته می شود، محفظه ای فلزی است که منبع برق اصلی ساختمان را در خود جای داده است. تابلو برق یک هاب مرکزی است که در آن برق به تمام مدارهای ساختمان توزیع می شود.
در واقع تابلو برق یک مرکز کنترل برای توزیع برق است که برق را به پریزها و لوازم مختلف در ساختمان می فرستد.
این تابلو معمولاً شامل تعدادی کلید قطع کننده مدار است که برای کنترل جریان برق به مناطق مختلف ساختمان استفاده می شود. همچنین حاوی فیوزهایی است که برای محافظت از مدارهای الکتریکی در برابر آسیب ناشی از جریان بیش از حد استفاده می شود. در برخی موارد، تابلو ممکن است حاوی محافظ‌های ولتاژ نیز باشد که برای محافظت در برابر افزایش ولتاژ استفاده می‌شود.
تابلو برق معمولاً در یک اتاق ابزار، زیرزمین یا سایر مکان های مرکزی در ساختمان قرار دارد. مهم است که تابلو برق را در شرایط کار خوب نگه دارید، زیرا خرابی تابلو می تواند خطر آتش سوزی را به دنبال داشته باشد و باعث آسیب به دستگاه ها و لوازم الکتریکی شود.
بعد از توضیحات بالا در مورد اینکه تابلو برق چیست، حال باید سراغ این برویم که کاربرد تابلو برق چیست و چه کاری انجام می دهد.

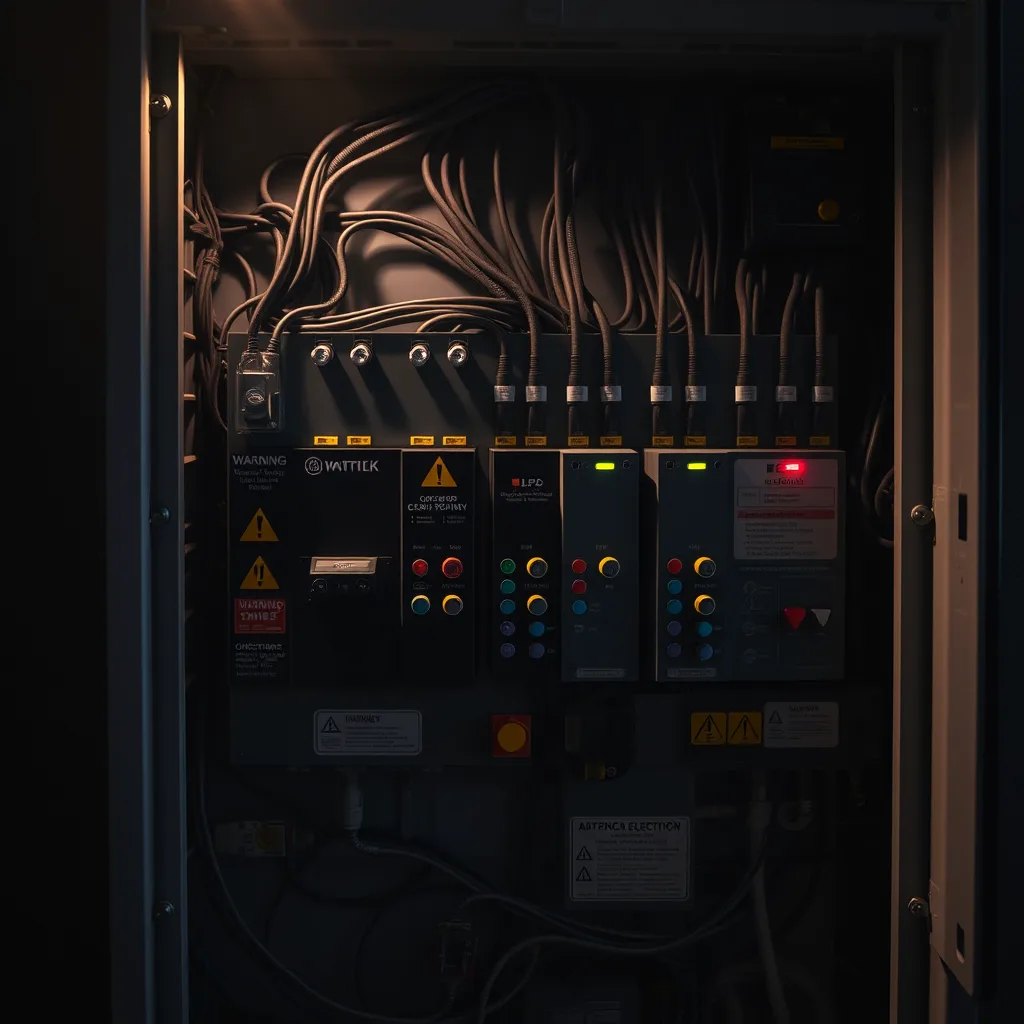

همانطور که بالاتر هم اشاره شد تابلو برق هاب مرکزی است که برق را در تمام مدارهای یک ساختمان توزیع می کند و وظیفه اصلی تابلو برق این است که برق را به صورت ایمن و کنترل شده در سرتاسر ساختمان توزیع کند.
هنگامی که یک دستگاه یا وسیله الکتریکی روشن می شود، جریان الکتریسیته از طریق تابلو به مدار مناسب هدایت می شود. تابلو برق علاوه بر توزیع برق و حفاظت از سیستم برق، نقش اساسی در نگهداری و تعمیر سیستم برق نیز دارد.
برق‌کارها و سایر متخصصان می‌توانند برای عیب‌یابی مشکلات، تعمیرات و ارتقای سیستم برق به تابلو دسترسی داشته باشند.
یک تابلو برق از شبکه اصلی شما برق را دریافت می کند. در مرحله ی اول، جریان از یک قطع کننده اصلی عبور می کند. بعد از قطع کننده اصلی جریان از شینه ها عبور می کند و به کلیدهای مدار می رسد. سپس برق به مدارهای مختلف می رود.
هر قطع کننده مدار به مدار خاصی متصل است. یک مدار تا زمانی که جریان الکتریکی از آن در محدوده آمپر قطع کننده مدار باشد، کار خواهد کرد. هنگامی که جریان عبوری از آن از حد مجاز آمپر عبور کند، یک قطع کننده مدار، منبع تغذیه را قطع می کند. اگر قطع کننده اصلی خاموش شود، منبع تغذیه در سراسر خانه شما به طور خودکار خاموش می شود.
نکات زیر اهمیت تابلوهای برق را نشان می دهد:
تابلو برق از اجزای زیر تشکیل شده است:
1- قطع کننده اصلی
قطع کننده اصلی یک قطع کننده مدار بزرگ است و معمولا در بالای تابلو برق قرار دارد. بار برق یک ساختمان را تحمل می کند. در نتیجه، یک قطع کننده اصلی، قطع کننده مدار با بیشترین درجه آمپر در یک تابلو برق است.
اگر قطع کننده اصلی قطع شود، برق کل ساختمان قطع می شود. یک قطع کننده اصلی می تواند به دلیل تقاضای برق بسیار زیاد یا به دلیل افزایش قدرتی که شبکه ارسال می کند، قطع شود. یک قطع کننده اصلی نیز ممکن است به دلیل قطع کردن یک قطع کننده مدار منفرد قطع شود.
معمولاً قطع کننده های اصلی قبل از اینکه نیاز به قطع کننده اصلی قطع شود، قطع نمی شوند.
2- قطع کننده مدار
کلیدهای مدار، کلیدهای جداگانه ای هستند که به مدارهای مختلف متصل می شوند. هر قطع کننده مدار دارای محدودیت آمپر است. اگر جریانی که از آن عبور می کند از حد مجاز آمپر آن بیشتر شود، قطع کننده مدار قطع می شود. جریان جریان را متوقف می کند و از پانل الکتریکی و دستگاه ها در برابر آسیب محافظت می کند.
3- ترانسفورماتور
یک ترانسفورماتور ولتاژ AC را پس از دریافت از شبکه کاهش می دهد و اطمینان حاصل می کند که هر مدار و دستگاه ولتاژ مناسب را دریافت می کند. برای تغییر ولتاژ بدون تغییر فرکانس از سیم پیچ های اولیه و ثانویه استفاده می کند.
4- باسبار
شین ها، هادی هایی هستند که الکتریسیته را از قطع کننده اصلی به مدارشکن ها منتقل می کنند. شینه نوار یا میله ای است که از مس، برنج یا آلومینیوم ساخته شده است.
6- میله خنثی و میله زمینی
یک میله خنثی به یک سیم خنثی متصل به شبکه اصلی و یک میله زمین به سیم های اتصال به مدارهای یک ساختمان متصل است.
7- ترمینال
برق را از چندین سیم دریافت می کند و به پریزهای مختلف می فرستد. بلوک های ترمینال اتصال و اصلاح سیم کشی را آسان می کند. این می تواند به عنوان یک اتصال برای اتصال اجزای تابلو برق عمل کند.
8- رله
رله ها کلیدهایی هستند که مدارها را برای روشن و خاموش کردن وسایلی که به برق کم نیاز دارند مانند فن ها و پمپ ها باز و بسته می کنند. بسته به درجه ولتاژ و آمپر رله، می تواند برای محافظت از دستگاه هایی که برق را به آن می فرستد، خاموش شود.
9- کنتاکتورها
کنتاکتورها از نظر عملکرد مشابه رله ها هستند. تفاوت این است که آنها برای کنترل بار برای دستگاه هایی که نیاز به جریان بیشتری دارند استفاده می شوند.
10- محفظه
محفظه جعبه فلزی است که تابلو برق را نگه می دارد. پنل پشتی برای نصب اجزای تابلو برق استفاده می شود. کانال ها به طور موثر سیم های متصل به پانل ها را سازماندهی می کنند. باعث کاهش نویز بین دستگاه های تابلو برق می شود.
11- سیم کشی و کابل
چندین سیم در یک پانل وجود دارد. آنها برای اتصال اجزای آن استفاده می شوند. از کابل ها برای اتصال پنل به دستگاه های دیگر استفاده می شود.
هنگام انتخاب تابلو برق برای خانه یا محل کار خود باید چند فاکتور کلیدی را در نظر بگیرید:
اندازه: اندازه تابلو برق باید بر اساس اندازه ساختمان و بار الکتریکی مورد نیاز برای تحمل آن باشد. مهم است که تابلویی را انتخاب کنید که به اندازه کافی بزرگ باشد تا نیازهای الکتریکی ساختمان را برآورده کند، اما نه آنقدر بزرگ که گران یا دست و پا گیر و غیر ضروری باشد.
ظرفیت: ظرفیت تابلو برق با آمپر اندازه گیری می شود و باید بر اساس بار الکتریکی کل ساختمان انتخاب شود. انتخاب تابلویی با ظرفیتی که برای رفع نیازهای الکتریکی ساختمان کافی باشد، مهم است، زیرا یک تابلوی کوچکتر ممکن است قادر به تحمل بار نباشد و منجر به قطع برق مکرر یا مشکلات دیگر شود.
نوع: دو نوع اصلی تابلو برق وجود دارد: در نوع اول تابلو شامل یک قطع کننده مدار اصلی است که جریان برق را به تابلو کنترل می کند، در حالی که در نوع دوم تابلو دارای کلید قطع کننده اصلی نیست و برای کنترل جریان برق به قطع کننده اصلی در ورودی تابلو سرویس متکی است.
برند: انتخاب یک برند معتبر در هنگام انتخاب تابلو برق بسیار مهم است، زیرا تابلو برق باکیفیت قابل اعتمادتر بوده و کمتر دچار مشکل می شود. به دنبال تابلوهایی از تولید کنندگان معروف باشید که در تولید محصولات باکیفیت شهرت خوبی دارند. به همین دلیل شیان تابلو تجهیز مفتخر است که قابل اعتماد بسیاری از شرکت های معتبر در سراسر کشور بوده و توانسته رضایت اکثر کارفرمایان را جذب کند.
قیمت: هزینه تابلو برق بسته به اندازه، ظرفیت و ویژگی هایی که ارائه می دهد می تواند به طور قابل توجهی متفاوت باشد. مهم است که قیمت های تولید کنندگان مختلف را مقایسه کنید تا بهترین تابلو را مناسب با بودجه خود پیدا کنید.
در اینجا چند نکته وجود دارد که می توانید برای نگهداری تابلو برق خود رعایت کنید:

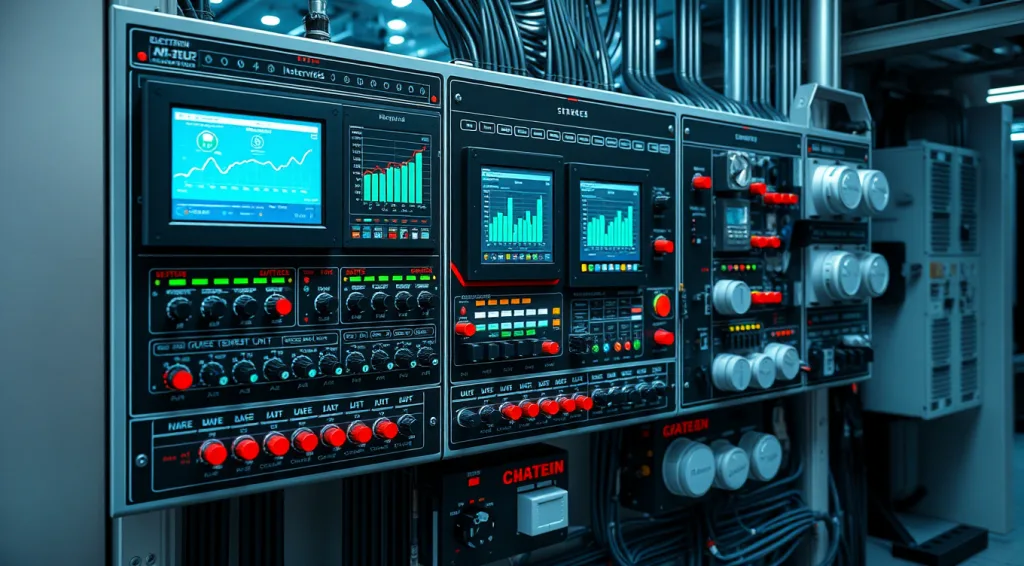

درآینده ای نه چندان دور در تولید تابلو برق ها، فناوری های جدیدی که باعث افزایش بهره وری انرژی و ارائه مدیریت هوشمند می شوند، اهمیت پیدا می کنند. به عنوان مثال:
سازگاری با شبکه هوشمند: تابلو ها مجهز به فناوری‌های شبکه هوشمند هستند که مصرف انرژی را بهینه می‌کنند و ادغام با منابع انرژی تجدیدپذیر را تسهیل می‌کنند.
یکپارچه سازی اینترنت اشیا: راه حل های اینترنت اشیا (اینترنت اشیا) که قابلیت های نظارت و کنترل از راه دور را ارائه می دهند در تابلو ها ادغام می شوند.
سیستم های ذخیره انرژی: در آینده انتظار می رود که تابلو های الکتریکی با سیستم های ذخیره انرژی ادغام شوند. این کار باعث افزایش بهره وری انرژی و تامین برق بدون وقفه می شود.
در این مطلب تلاش شد تا به طور کامل توضیح داده شود که تابلو برق چیست و از چه اجزایی تشکیل شده است. همچنین در مورد اینکه کاربرد تابلو برق چیست، نحوه ی کار، اهمیت و مراحل تولید آن هم نیز توضیحاتی ارائه شد.
تابلو برق دستگاهی مهم و کاربردی در صنعت برق و الکترونیک است و همانطور که بالاتر گفته شد تابلو برق یک مرکز کنترل برای توزیع برق است که برق را به پریزها و لوازم مختلف در ساختمان می فرستد. تابلو برق نقش مهمی در عیب یابی مشکلات برق دارد.
در نهایت، بهترین تابلو برق برای خانه یا کسب و کار شما به نیازها و بودجه خاص شما بستگی دارد. مهم است که همه عوامل گفته شده در این مطالب را به دقت در نظر بگیرید تا بتوانید تابلو برق مناسب با نیاز و بودجه خود تهیه کنید.
در صورتی که سوالی در این زمینه دارید می توانید از بخش دیدگاه، در پایین صفحه با پشتیبانی شیان تابلو تجهیز در ارتباط باشید و سوالات خود را مطرح کنید.
امیدواریم مقاله ی تابلو برق چیست ؟ برای شما مفید بوده باشه و از خواندن این مقاله لذت برده باشید 🙂
